Adaptateur pour modèles BMW K – Connexion de nouveaux tachymètres au connecteur d'origine

Adaptateur "Brotdose" pour modèles BMW K – Connexion de nouveaux tachymètres au connecteur d'origine

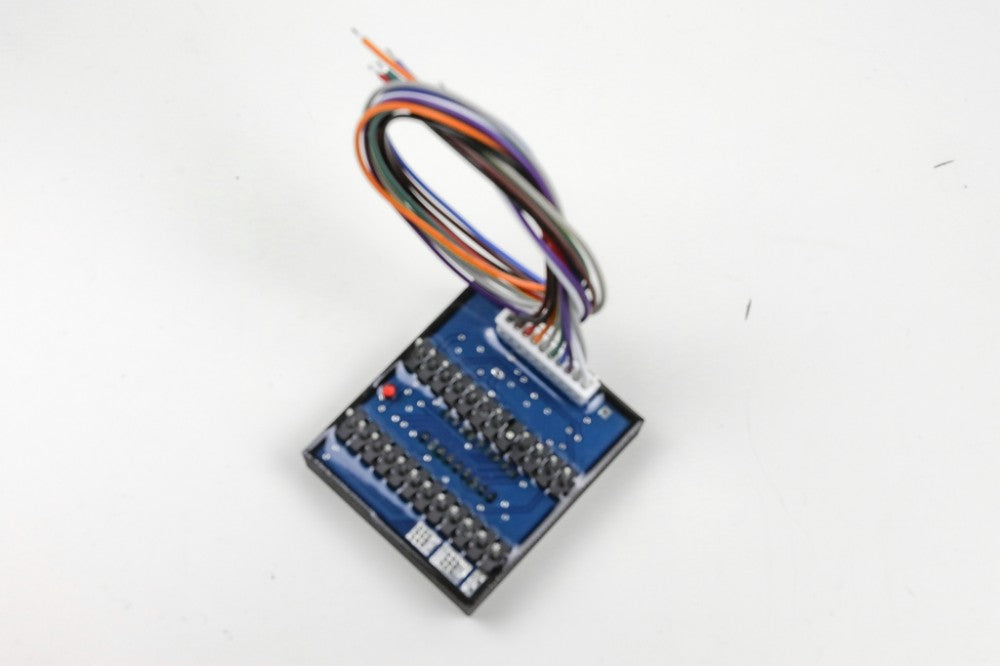

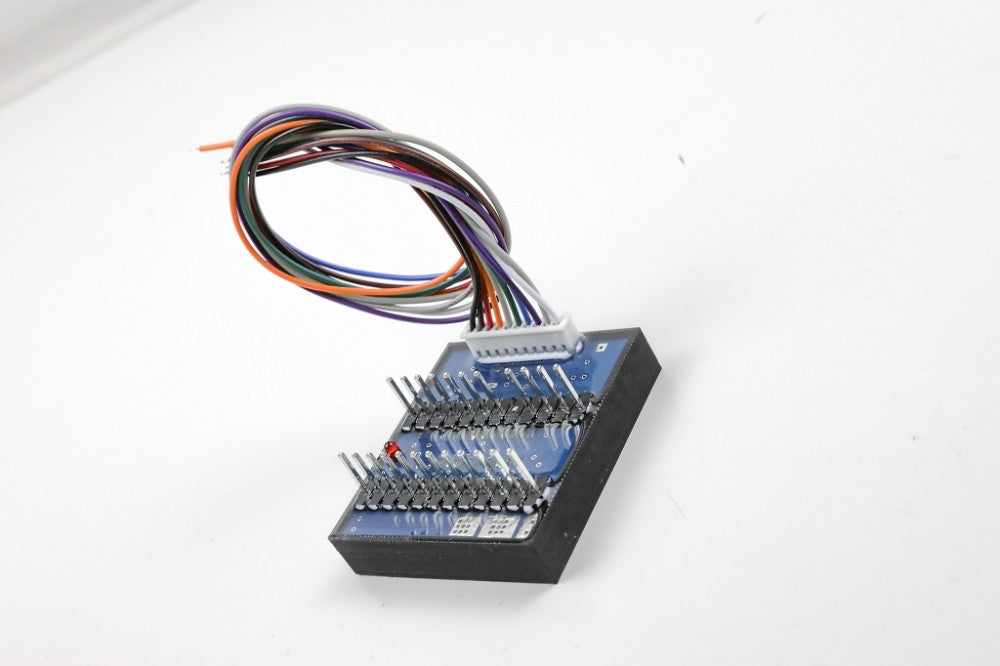

L'adaptateur "Brotdose" permet de connecter facilement de nouveaux tachymètres accessoires au connecteur de tachymètre d'origine à 24 broches de divers modèles BMW K qui sont encore équipés du tachymètre classique "Brotdose".

L'adaptateur évalue les signaux du connecteur d'origine et les transmet via 10 fils. Toutes les fonctions nécessaires sont intégrées pour assurer une compatibilité parfaite avec les tachymètres modernes :

• Traitement du signal : Adaptation des signaux des commutateurs de transmission pour générer un signal de point mort standardisé.

• Bobine d'excitation : Charge intégrée pour le régulateur de charge.

• Bouton de démarrage : Activation uniquement en position neutre.

• Témoin de réserve :

  • Modèles jusqu'en 1985 : Clignotant en dessous de 7 litres, permanent à 4 litres.

  • Modèles à partir de 1985 : Clignotant en dessous d'environ 7 litres (avec réservoir à flotteur).

• Signal de vitesse : Amplification du signal du capteur pour une utilisation avec les tachymètres modernes.

• LED d'état : Indicateurs de vitesse, de point mort et de réserve.

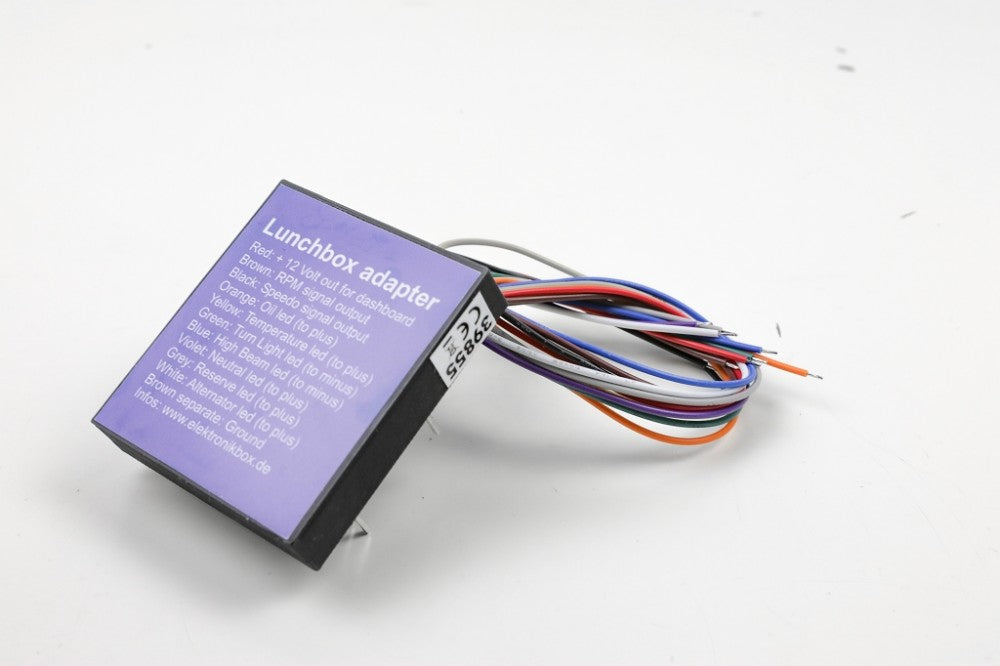

Le boîtier robuste est fabriqué par impression 3D et coulé avec de la résine époxy pour l'étanchéité.

???? Connexion facile – Adaptation parfaite – Plug & Play pour votre modèle BMW K !

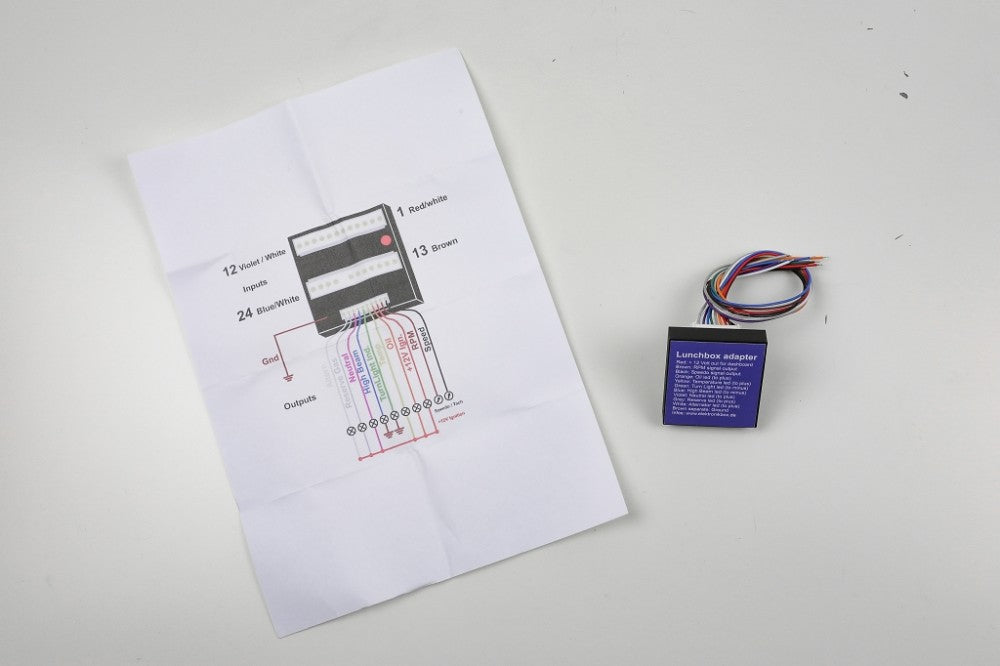

Le schéma de connexion est inclus ou peut être téléchargé sous "Anleitungen / Gutachten" (Instructions / Expertises).
